一、GHP夾板式高溫化工泵概述

我公司結合了化學工業工藝技術的突飛猛進面對于耐強腐、耐高溫要求越來越高的特點，在IHF化學泵的基礎上研制開發系列GHP高溫化學泵。

該泵結構設計嚴謹，材質采用能耐260°C的美國社邦PFA材料，密封設計為雙密封、水冷卻、雙保險結構，密封結構合理，材質選用300°C溫度下不變形不開裂的SIC，O形圈采用全氟塑料，在250°C強腐蝕的條件下不變形。

二、GHP高溫泵的襯里材質說明

PFA四氟乙烯——全氟烷氧基乙烯基醚共聚物，又：過氟烷基化物，可溶性聚四氟乙烯，英文名：Poiyfluo-roalkoxy。

物料性比，PFA為少量全氟丙基全氟乙烯基醚與聚四氟乙烯的共聚物，溶粘結性強，溶體粘度下降，而性能與聚四氟乙烯相比無變化。

長期使用溫度-80°C~260°C，有卓越的耐化學腐蝕性，對所有化學品都耐腐蝕，摩擦系數在塑料中最低，享有“塑料王”之稱。

熱膨脹系數低于PTFE1/2，耐溫度超過FEP80°C。

模壓成型率PTFE只能冷壓成型，不能根據工件要求任意制作，而PFA為熱塑料，可隨模具任意成形。

三、GHP高溫化工泵選型要求

客戶選用此泵時，應提供詳細工況條件、介質名稱、溫度、粘度、防爆要求。

難以選型時，請?zhí)顚懞眠x型工況條件一覽表，電傳或Email以便協助選型。

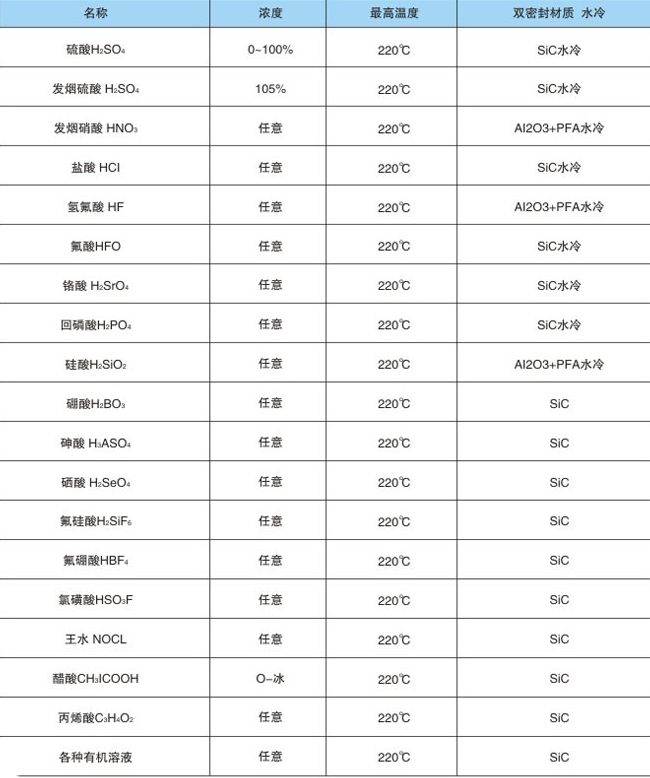

四、GHP泵適用范圍

五、GHP化工泵型號意義

例如：GHP-100-65-250（A）

GHP—高溫化學泵代號

100—吸入口直徑

65—排出口直徑

25（A）—葉輪名義直徑（A表示葉輪切削）

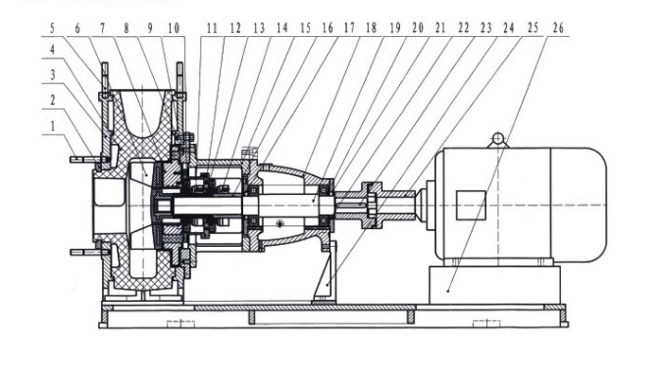

六、GHP泵的結構簡圖

1、進口螺栓 2、進口卡環 3、前夾板 4、泵體 5、出口螺栓 6、葉輪 7、后蓋 8、后夾板 9、定位環 10、密封壓蓋。11、主密封件 12、冷卻水盒 13、碳化硅軸套 14、付密封件15、中間支架 16、軸套 17、前軸承壓蓋 18、軸承架 。19、軸 20、軸承 21、后軸承壓蓋 22、油封 23、泵聯軸器 24、懸架支架 25、電機聯軸器 26、底座

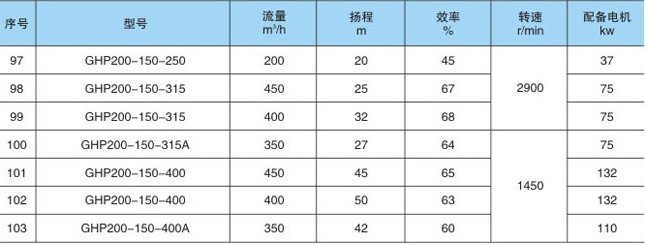

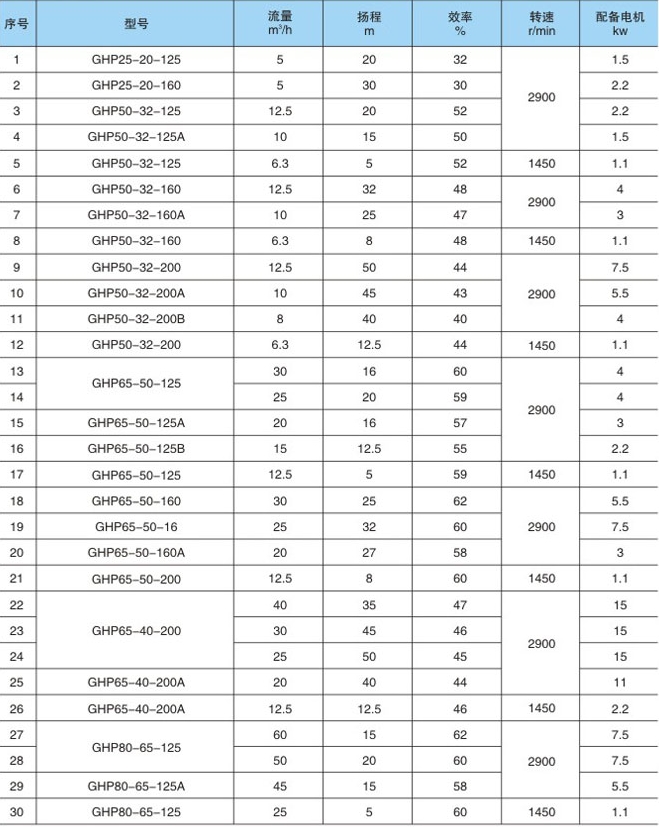

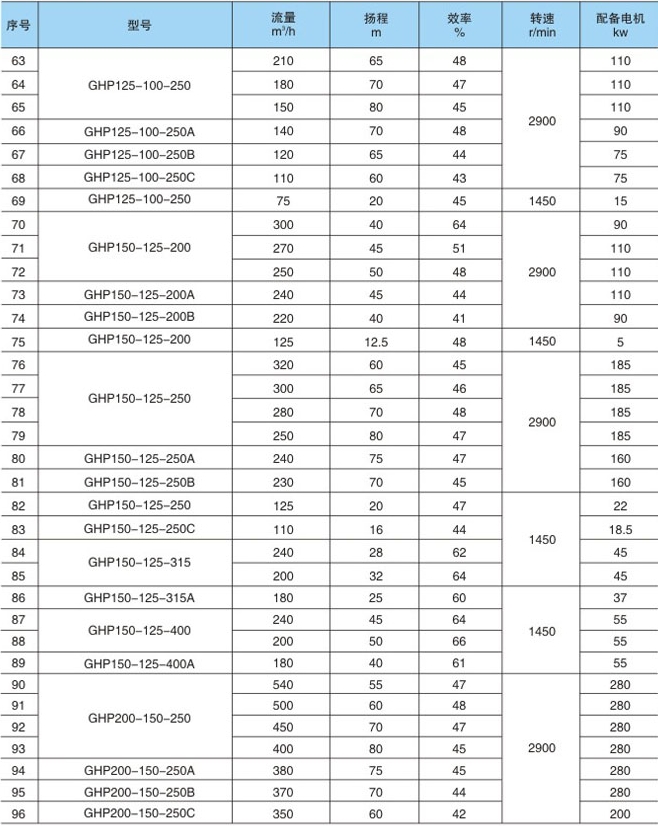

七、GHP高溫化工泵性能參數表
